Дверь (разборка, строение)
Последовательность разборки двери.
Всего фотографий 36
Последнее фото добавлено 10.05.2011 10:13
Последнее фото добавил Casper

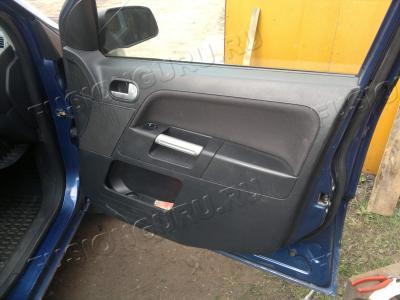

| Собственно сама дверь | |
|
|
| 10.05.2011 » 6326 » |
|

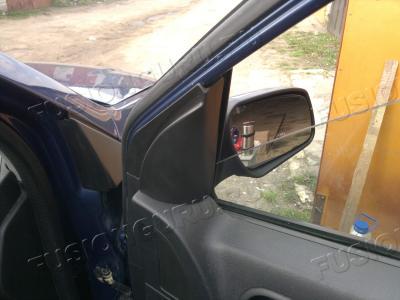

| Первой снимется крышка | |
|
|
| 10.05.2011 » 6811 » |
|

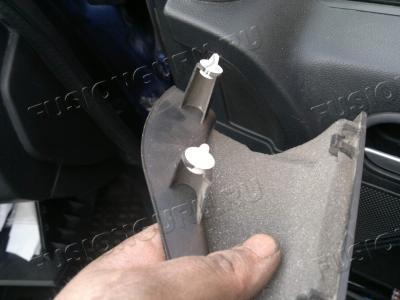

| Пистоны крышки | |
|
|
| 10.05.2011 » 7503 » |
|

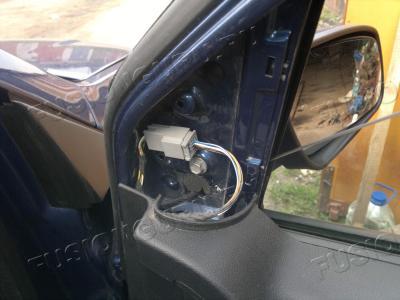

| Разъем проводки на зеркало (снимается потом, вместе со всей электрикой) | |
|
|
| 10.05.2011 » 6789 » |
|
| Вынимаем заглушку, за ней должен быть саморез | |
|
|
| 10.05.2011 » 6544 » |
|
| После ремонта может и не оказаться там самореза. | |
|
|
| 10.05.2011 » 6298 » |
|

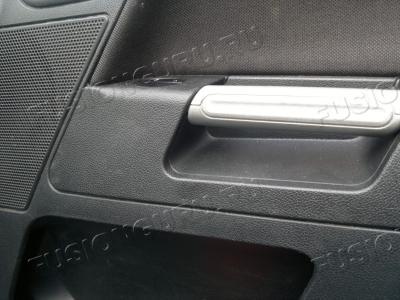

| Крышка ручки. | |
|
|
| 10.05.2011 » 6341 » |
|

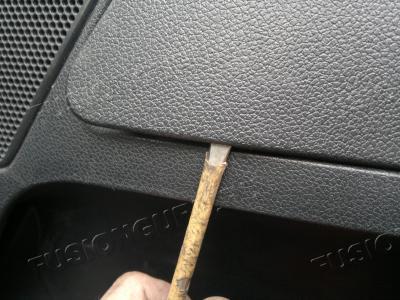

| Снимать лучше с острого угла. | |
|
|
| 10.05.2011 » 6639 » |
|

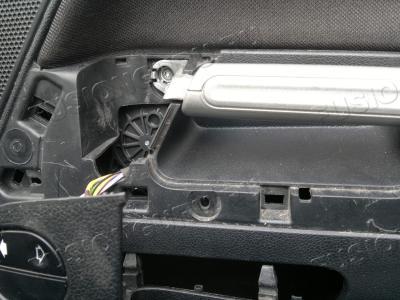

| На снятой крышке остались кнопки с проводами | |
|
|
| 10.05.2011 » 6346 » |
|

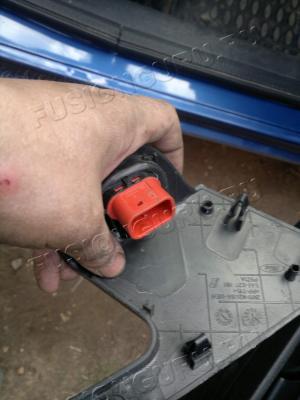

| Разъем кнопок на крышке | |
|
|
| 10.05.2011 » 6300 » |
|

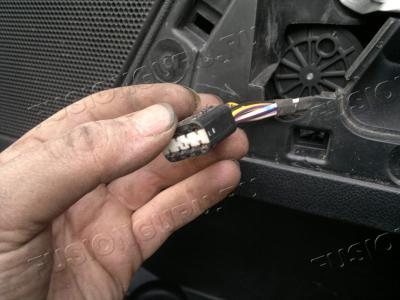

| Разъем ЭСП в двери | |
|
|
| 10.05.2011 » 6363 » |
|

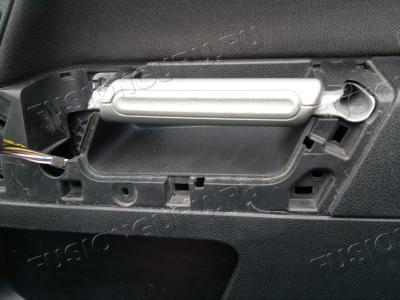

| Ручка двери не дает снять обшивку. Свинчиваем | |
|
|
| 10.05.2011 » 8083 » |
|

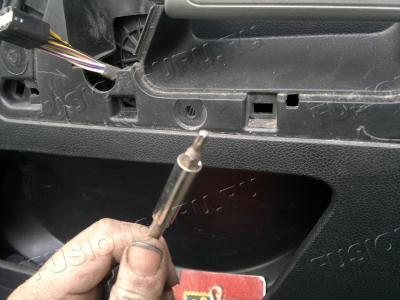

| Понадобится TORX | |
|
|
| 10.05.2011 » 8050 » |
|

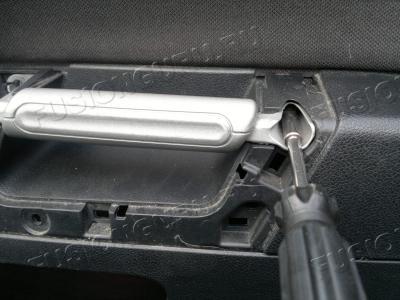

| Откручиваем ручку | |
|
|
| 10.05.2011 » 6369 » |
|

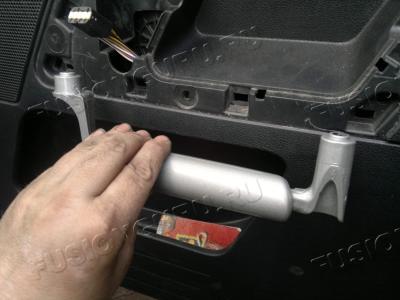

| Вытаскиваем ручку - в сторону ее | |
|
|
| 10.05.2011 » 6200 » |
|

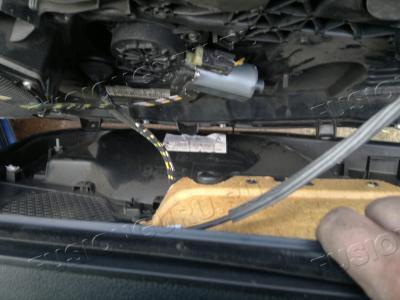

| Снятию обшивки мешают некоторые тросики | |
|
|
| 10.05.2011 » 6911 » |
|

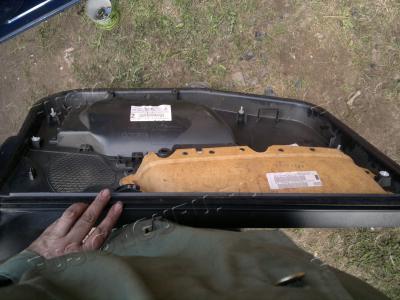

| Снятая обшивка | |
|
|
| 10.05.2011 » 6878 » |
|

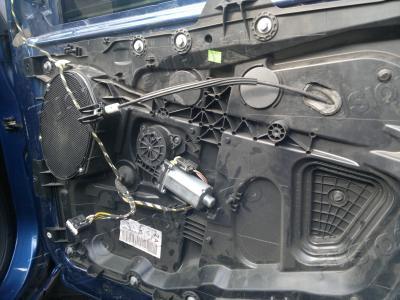

| Теперь есть доступ к внутренностям двери | |
|
|
| 10.05.2011 » 10071 » |
|

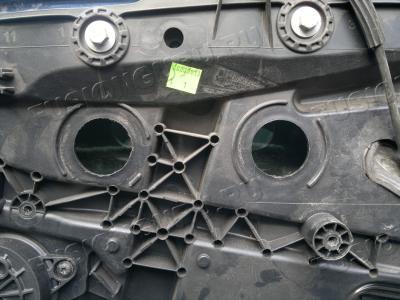

| отверстия снятия стекла | |
|
|
| 10.05.2011 » 7820 » |
|

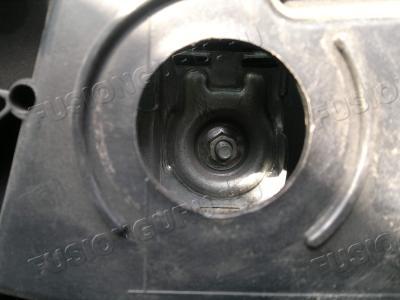

| Болт стекла | |
|
|
| 10.05.2011 » 7610 » |
|

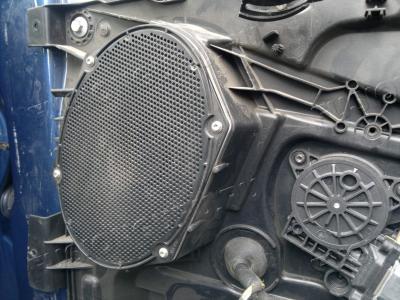

| Динамик. Держится на 4 саморезах | |
|
|
| 10.05.2011 » 6458 » |
|

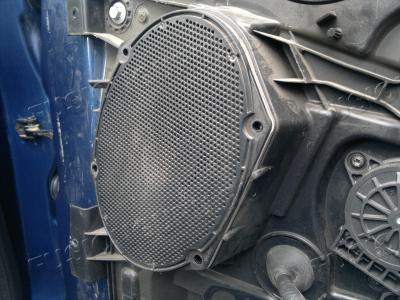

| Динамик открученый | |
|
|
| 10.05.2011 » 6524 » |
|

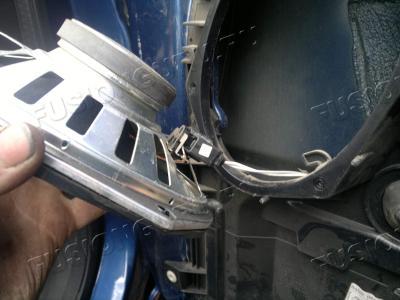

| Осторожно вытаскиваем. Там еще провод, который не нужно оторвать | |
|
|
| 10.05.2011 » 6606 » |
|

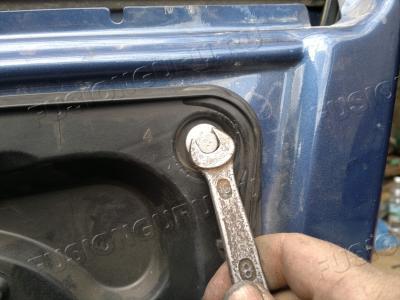

| Откручиваем 11 болтов крепления перепонки. | |
|
|
| 10.05.2011 » 6683 » |
|

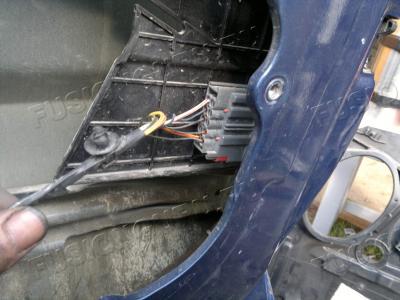

| Разъем замка и концевика | |
|
|
| 10.05.2011 » 9480 » |
|

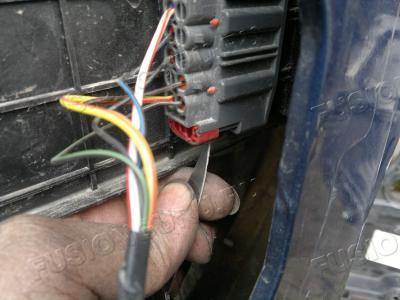

| Сначала сдвигаем красный флажок | |
|
|
| 10.05.2011 » 9073 » |
|

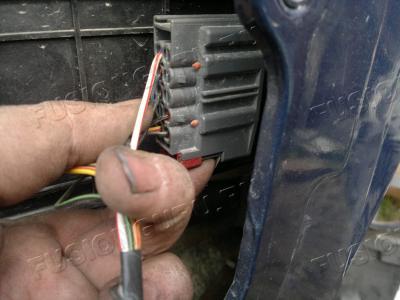

| Под флажком нажимаем на защелку | |
|
|
| 10.05.2011 » 8293 » |
|

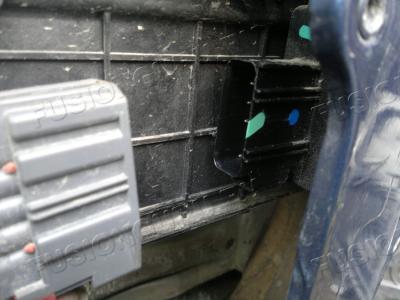

| Вытаскиваем разъем | |
|
|
| 10.05.2011 » 7983 » |
|

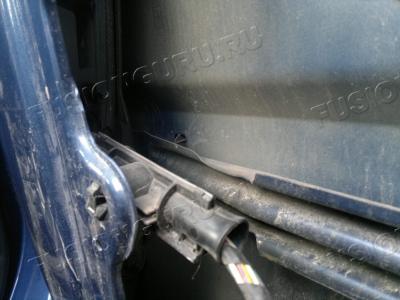

| Осталось только крепление жгута. | |
|
|
| 10.05.2011 » 6817 » |
|

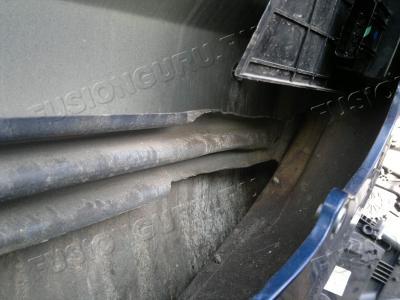

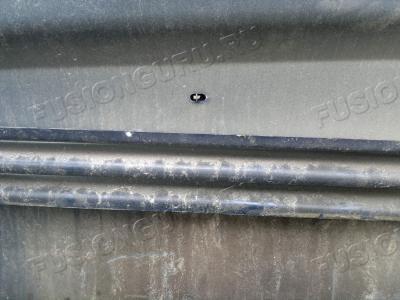

| Усилитель двери | |
|
|
| 10.05.2011 » 6913 » |
|
| Усилитель двери | |
|
|
| 10.05.2011 » 6944 » |
|

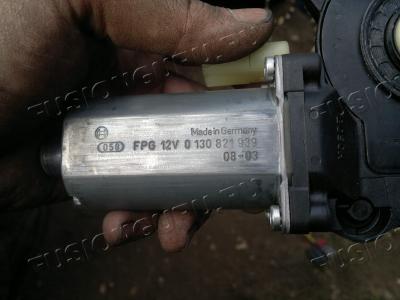

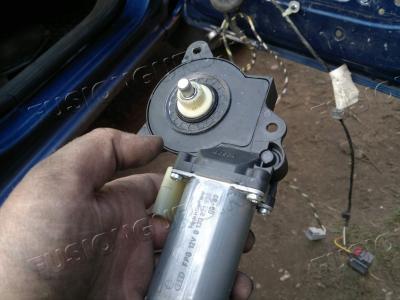

| Мотор ЭСП | |
|
|
| 10.05.2011 » 6855 » |
|
| Мотор ЭСП | |
|
|
| 10.05.2011 » 6976 » |
|

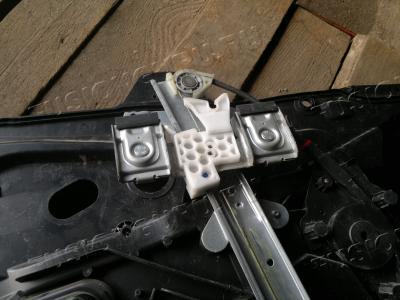

| Каретка стекла. | |
|
|
| 10.05.2011 » 8068 » |
|

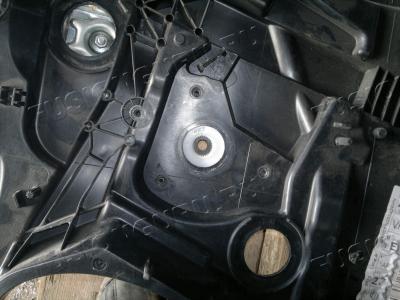

| Шестерня ЭСП | |
|
|
| 10.05.2011 » 6889 » |
|

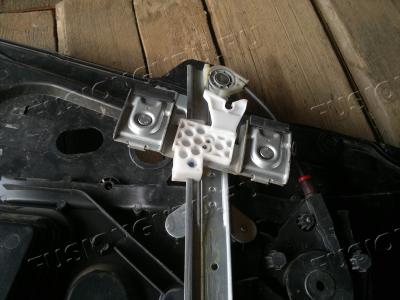

| Каретка в верхней мертвой точке | |
|
|
| 10.05.2011 » 6719 » |
|
