Установка защиты картера двигателя
Всего фотографий 31
Последнее фото добавлено 18.05.2011 19:01
Последнее фото добавил fidel1970

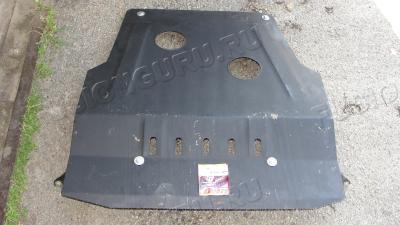

| Новая защита двигателя | |
|
|
| 18.05.2011 » 4782 » |
|
| "Щит" защита произвенная в Харькове на Ford Fusion/ Fiesta | |
|
|
| 18.05.2011 » 5121 » |
|

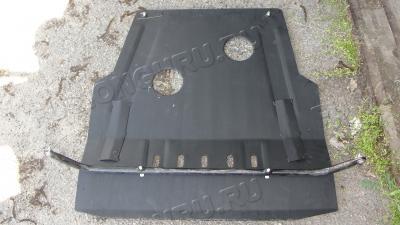

| Обратная сторона | |
|
|
| 18.05.2011 » 4834 » |
|

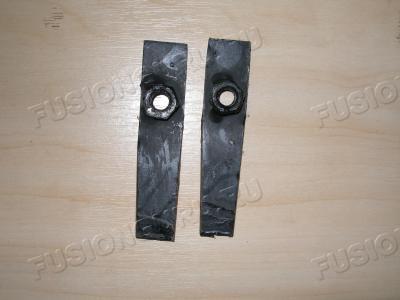

| Резьбовые соединения для крепления задней части защиты к кузову | |
|
|
| 18.05.2011 » 5129 » |
|

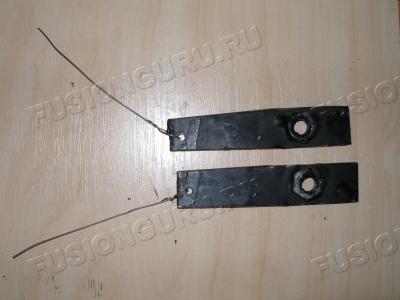

| Резьбовые соединения для крепления. Сверлим отверстия и крепим поводки | |
|
|
| 18.05.2011 » 4952 » |
|

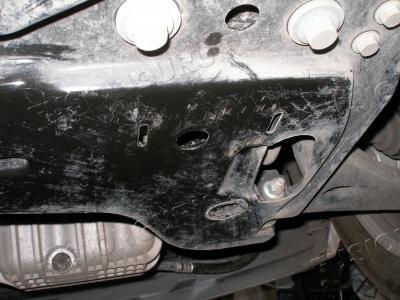

| Отверстия в кузове под пластины с приваренными гайками правая сторона | |
|
|
| 18.05.2011 » 4916 » |
|

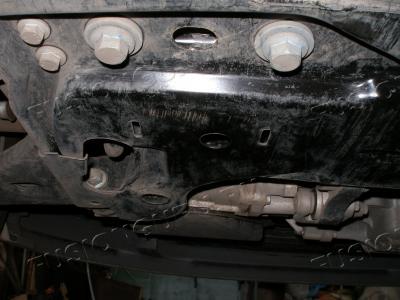

| Отверстия в кузове под пластины с приваренными гайками левая сторона | |
|
|
| 18.05.2011 » 4923 » |
|

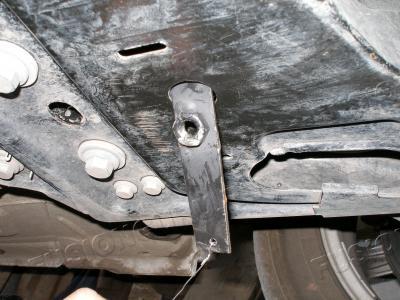

| Заводим пластину в отверстие | |
|
|
| 18.05.2011 » 4963 » |
|

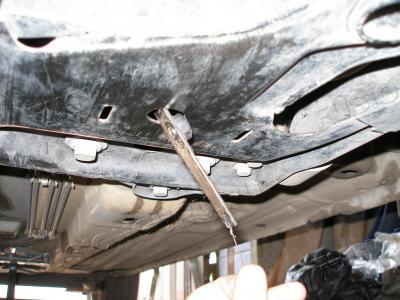

| Заводим пластину в отверстие держа за поводок | |
|
|
| 18.05.2011 » 4752 » |
|

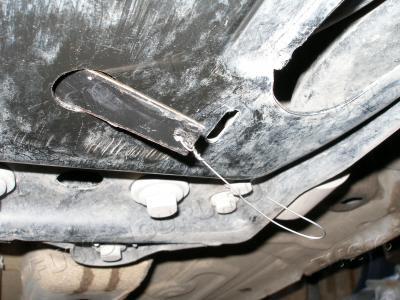

| Заводим пластину в отверстие | |
|
|
| 18.05.2011 » 4847 » |
|

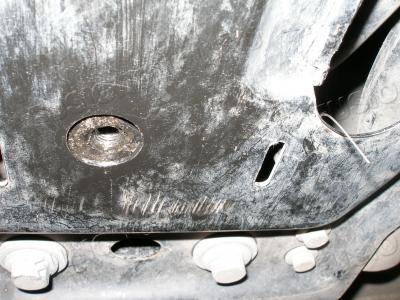

| Крепежная пластина на месте (поводок справа) | |
|
|
| 18.05.2011 » 5019 » |
|

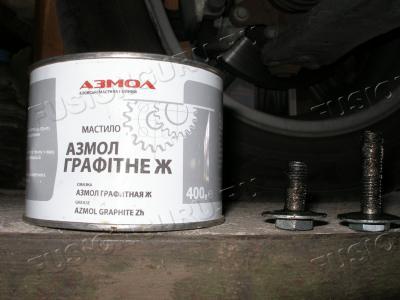

| Резьбовые соединения были смазаны графитовой смазкой. Использовал такую. | |
|
|
| 18.05.2011 » 5018 » |
|

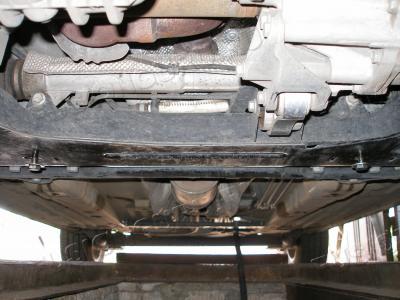

| Болты на штатном месте. | |
|
|
| 18.05.2011 » 4949 » |
|

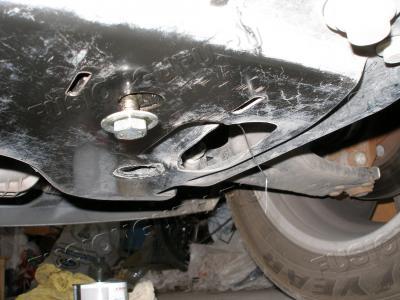

| Правая сторона. | |
|
|
| 18.05.2011 » 5006 » |
|

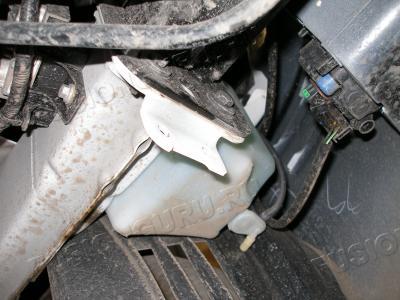

| Место для крепления передней балки защиты. Левая сторона. | |
|
|
| 18.05.2011 » 4933 » |
|

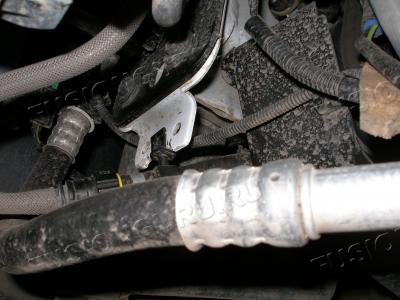

| Место для крепления передней балки защиты. правая сторона. | |
|
|
| 18.05.2011 » 4952 » |
|

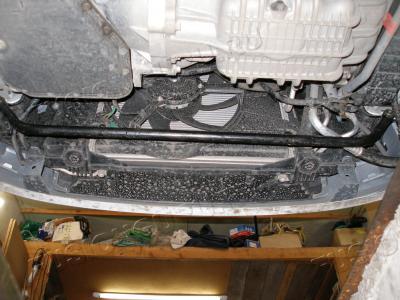

| Закрепленная передняя балка защиты. | |
|
|
| 18.05.2011 » 5140 » |
|

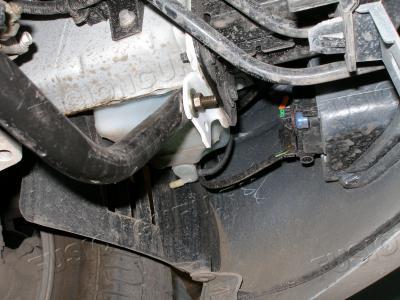

| Крепление передней балки защиты. Левая сторона. | |
|
|
| 18.05.2011 » 5140 » |
|

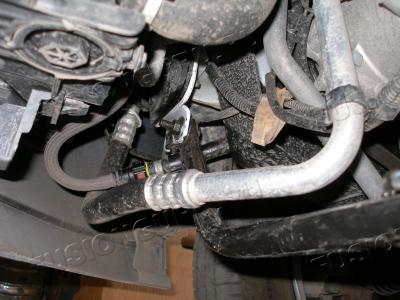

| Крепление передней балки защиты. Правая сторона. Осторожно, трубка кондиционера. | |
|
|
| 18.05.2011 » 4973 » |
|

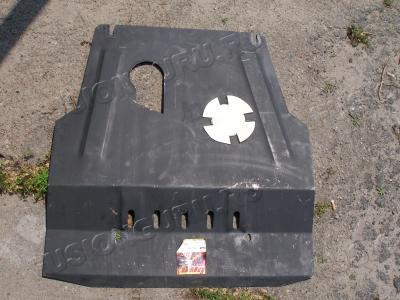

| Сделал распил отверстия под нижн.. подушку двигателя коробка Автомат. | |
|
|
| 18.05.2011 » 4973 » |
|

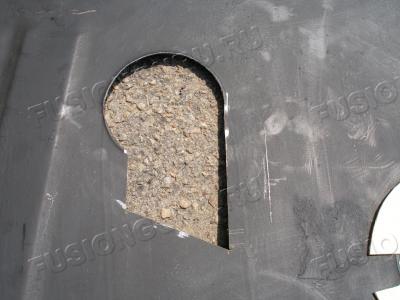

| Вид поближе. | |
|
|
| 18.05.2011 » 5068 » |
|

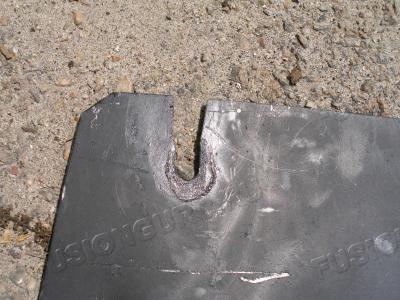

| Распилил отверстия для лучшего ухода двигателя под днище в случае лобового столкновения. | |
|
|
| 18.05.2011 » 4849 » |
|

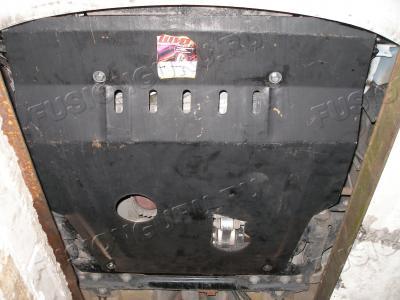

| Закрепленная защита | |
|
|
| 18.05.2011 » 4991 » |
|

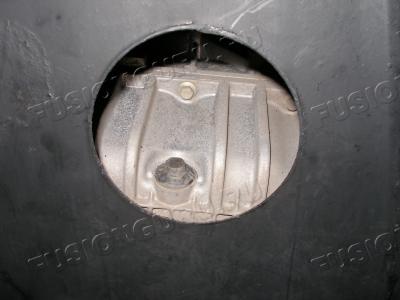

| Отверстие для слива масла. | |
|
|
| 18.05.2011 » 5020 » |
|

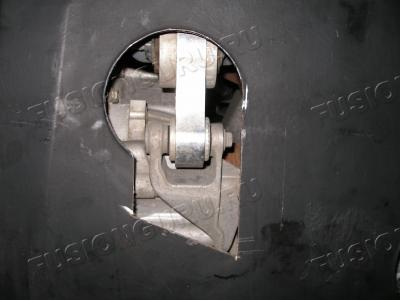

| Вид на нижнее крепление двигателя. | |
|
|
| 18.05.2011 » 4944 » |
|

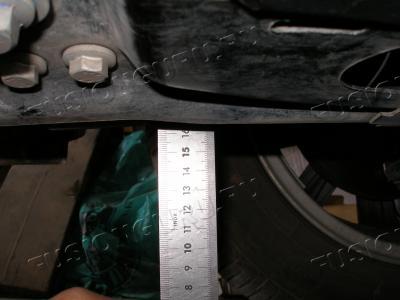

| Расстояние до передней балки. Давление в шинах по два кг. | |
|
|
| 18.05.2011 » 4958 » |
|

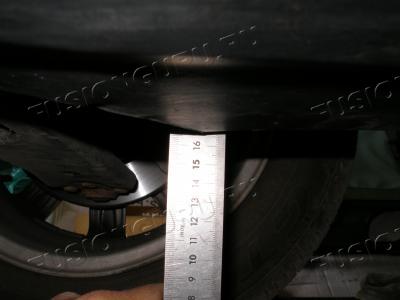

| Расстояние до защиты. Давление в шинах по два кг. | |
|
|
| 18.05.2011 » 4881 » |
|

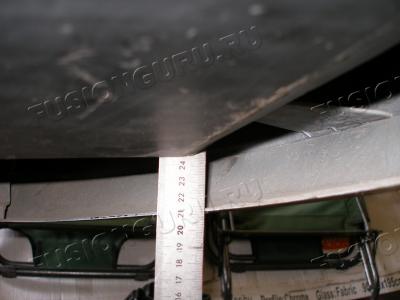

| Расстояние до передней части защиты. Давление в шинах по два кг. | |
|
|
| 18.05.2011 » 4776 » |
|

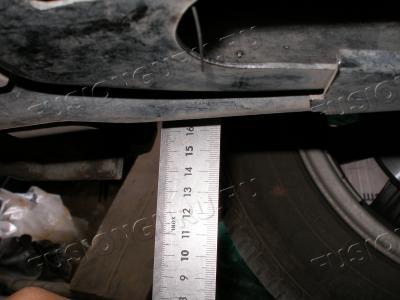

| Расстояние до передней балки. Правая сторона. | |
|
|
| 18.05.2011 » 4884 » |
|

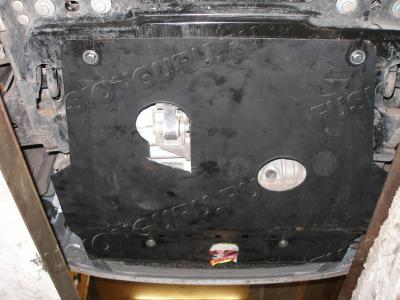

| Установленная защита. Вид с задней точки. | |
|
|
| 18.05.2011 » 4977 » |
|

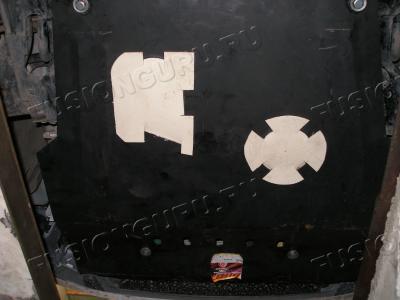

| Изготовил из плексиглаза пыльники и установил. | |
|
|
| 18.05.2011 » 5055 » |
|
